Легенда

Позначення, що використовуються у графах.

Розглянемо наступний приклад:

/*! Невидимий клас через зрізання */
class Invisible { };

/*! Обмежений клас, відношення успадкування приховане */
class Truncated : public Invisible { };

/* Недокументований клас */
class Undocumented { };

/*! Загальнодоступне успадкування */
class PublicBase : public Truncated { };

/*! A template class */
template<class T> class Templ { };

/*! Захищене успадкування */
class ProtectedBase { };

/*! Приватне успадкування */
class PrivateBase { };

/*! Клас, що використовується класом Inherited */
class Used { };

/*! Клас, що успадковує інші класи */
class Inherited : public PublicBase,
                  protected ProtectedBase,
                  private PrivateBase,
                  public Undocumented,
                  public Templ<int>
{
  private:
    Used *m_usedClass;
};

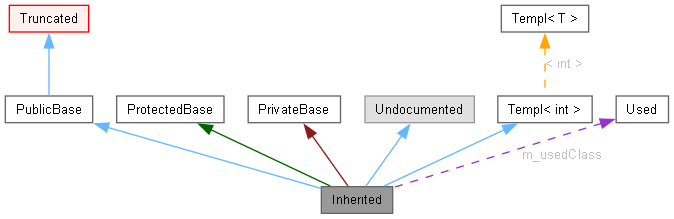

Таким чином, отримуємо наступний граф:

Прямокутники в цьому графі мають наступний зміст:

• Заповнений чорний прямокутник відображає структуру або клас, для якого створено граф.
• Прямокутник з чорною межею відображає документовану структуру або клас.
• Прямокутник з сірою межею відображає недокументовану структуру або клас.
• Прямокутник з червоною межею відображає документовану структуру або клас, для яких не всі співвідношення успадкування/змісту показані. Граф зрізаниЙ, якщо він не вміщається у вказані межі.

Стрілки мають наступний зміст:

• Темносиня стрілка відображає відношення загальнодоступного успадкування між двома класами.
• Темнозелена стрілка використовується при захищеному успадкуванні.
• Темночервона стрілка використовується при приватному успадкуванні.
• Пурпурна стрілка використовується, якщо клас міститься віншому класі або ним використовується.Стрілка етикетується змінною, через яку відбувається доступ до вказаної структури або класу.
